德尔格accuro手泵6400000中文说明书

作者:小京时间:2021-05-31 15:30:28 次浏览

按照爆炸危险区域电气设备的国家规定(ElexV) 或欧洲防爆准则的要求进行过检验并批准的设备或部件,只能在许可证列明的条件下使用。禁止对德尔格accuro进行任何改动。不得使用损坏或不完整的部件。雇用或授权的人员承担设备的维修保养,且作业不符合规定,或者使用方法超出了规定的用途,则保障德尔格手泵6400000正常运行的责任将永久转移给设备的拥有者或操作者。
适用范围
德尔格accuro手泵用于 Drager 所有短时检测管和取样管的气体检测泵。

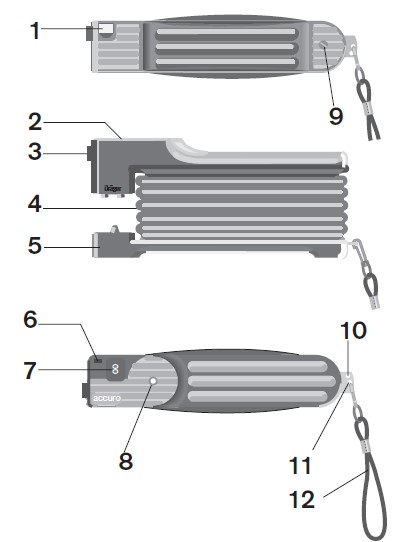

设备说明
德尔格手泵 1 用于打开玻璃管的陶瓷片
2 盖板
3 套管
4 橡胶气囊
5 下握板
6 计数器复位键
7 行程计数器
8 行程终止指示器( 行程终止膜片)
9 下握板固定螺丝
10 用于折断玻璃管尖的孔
11 挂拎环的孔
12 带弹簧钩的拎环

准备程序
检查泵的气密性(A)
• 将未开口的 Dräger 玻璃管插入管口(A1) 。
• 将泵完全挤压在一起,之后松开(A2) 。
• 大约15 分钟过后,行程终止指示点(B) 还未显现,那么该检测泵的气密性良好,否则见" 故障- 原因- 排除"。
• 将未开口的 Dräger 玻璃管从套管取出。
• 按下复位键(C) ,如可用圆珠笔。计数器将复位至零。
准备玻璃管(D)
• 根据检测任务选择恰当的 Dräger 玻璃管。请遵守相应的使用说明。
• 玻璃管的尖端用 Dräger 玻璃管开启器( 货号:64 01 200) 打开。
或者:
• 将玻璃管的尖端插入下握板的孔(D1) , 并抵住陶瓷片同时转动。玻璃管将被陶瓷片磨蚀。
• 将玻璃管向两边晃动,直至管尖断裂为止。
• 将折断的管尖倒掉。
• 将玻璃管的另一端用同样的方法打开。
或者:
• 将检测泵拎环向一侧转动并将玻璃管尖插入金属片的孔内(D2) 。
• 将玻璃管向两边晃动,直至管尖断裂为止。
• 将玻璃管的另一端用同样的方法打开。
开启 Dräger 玻璃管时应小心,玻璃碎片可能会弹出来! 将检测泵朝下握住,以免玻璃碎片进入泵内。
• 将两端已开口的 Dräger 玻璃管插入泵中。箭头指向检测泵(E)。

注:玻璃管尖端很锋利,有割伤的危险!建议使用开管器准备检测管,后两种办法只能作为临时救急使用。

检测
• 从 Dräger 玻璃管的使用说明读出行程数。
• 在握住检测泵时,将指示点和行程计数器朝向使用者(F) 。
• 将泵完全挤压在一起。
• 松开检测泵,直至气囊完全松弛。
• 当行程终止指示点(F1) 可见时, 重新挤压检测泵。
• 重复上述操作,直至行程计数器(F2) 上读出的数中文字与行程给定值一致时为止。
• 之后立即判读色长和色深。未打开的 Dräger 玻璃管作为比照。
• 将 Dräger 玻璃管从套管中取出。
• 将泵来回按压几次,使周围空气将其吹净。

维护
    清洁或更换排气阀
• 用附带的六角扳手将螺丝取下(G1) 。
• 将下握板取下,如使用一枚硬币(G2) 。
• 将阀门片从座槽中拉出(H1) 。
• 用湿布清洁阀门座槽。
• 将阀门片的塞子润湿并将其按入阀门座槽的中心孔内。
• 轻轻拉动阀门片以确保位置正确牢固。
• 将下握板放回并下按归位(H2) 。
• 重新放入螺丝并用手拧紧。检查泵的气密性(A)。
    更换套管/行程终止膜片
• 用恰当的工具( 如圆珠笔) 将弹簧钩按入(I1) 。
• 将盖板取出(I2) 。
    盖板的作用是将行程终止指示器部件保持在正确的位置。
• 将弹簧卡口向内按压并拿出套管(J) 。
• 放入新的套管。
• 将新的行程终止膜片按照图示的顺序放入壳体内(K) 。
    注意其位置是否正确。
• 重新盖上盖板并按压归位。
• 检查泵的气密性(A)。
德尔格手泵

技术参数
行程容积100 ± 5 厘米3
长度170 毫米 宽度45 毫米 高度85 毫米
重量250 克
环境条件
( 工作和储存)
温度-20 oC 至+50 oC
湿度0 至95 %,无凝结
考核与认证
防爆许可证ATEX: IM1
II 1 G II CT6-20 oC ≤ 50 oC
II 1 D
BVS 04 ATEX H 068
德尔格手泵

故障、原因、排除
故障 原因 排除
行程终止指示器在15 分钟内可见 排气阀内有异物,阀门片损坏 清洁阀门及其座槽,根据情况更换阀门(K)
玻璃管在套管内过于松动 将玻璃管紧密地插入套管内(E)
检测泵不打开 玻璃管的一端还没有打开 将玻璃管两端均打开(D)
套管内有污物 更换套管(J)

订货单
名称 货号
accuro 气体检测泵 64 00 000
配件套装 64 00 220
拎环,完整 64 00 208
Dräger 玻璃管开启器 64 01 200
加长管3 米 64 00 077
气体检测套装 64 00 260
accuro2000 64 00 200
